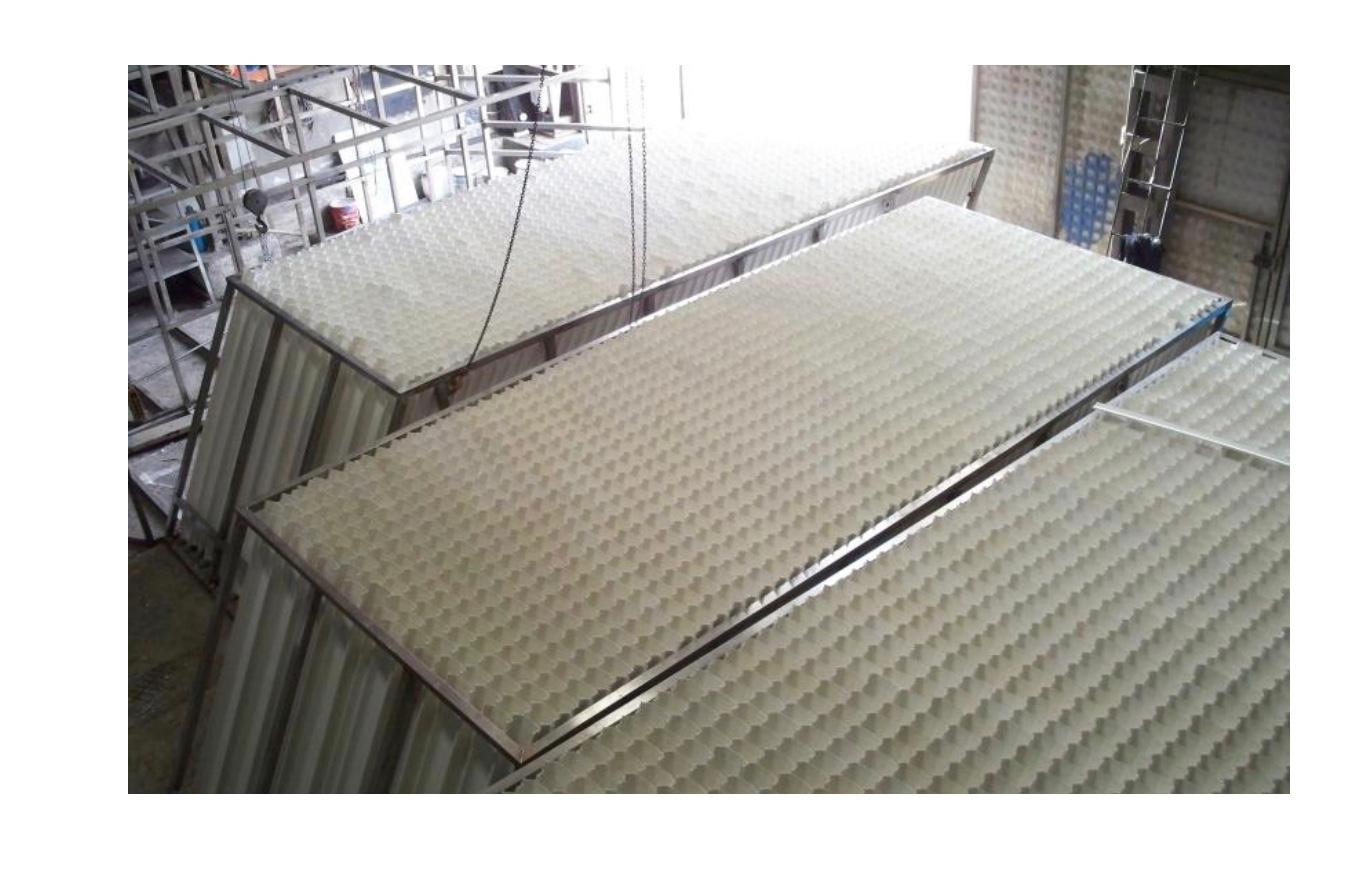

US-LMLL Clarificateur à lamelles

US-LMLL est un clarificateur à lamelles qui est un procédé de traitement de l'eau comprenant un support de plaques inclinées qui provoquent la précipitation des matières floculées dans l'eau qui s'écoule sur les plaques.

Les décanteurs à plaques inclinées ou clarificateurs à lamelles sont utilisés dans les industries du traitement de l'eau et des eaux usées pour séparer les solides des liquides dans les effluents.

Les équipements de clarification conventionnels nécessitent une surface beaucoup plus importante pour égaler la capacité d'élimination des solides d'un clarificateur à lamelles.

Cela est possible car la zone de décantation par gravité effective de la conception à plaques inclinées est proportionnelle à la surface totale du support de plaques inclinées.

Les taux de charge normalement utilisés pour la conception des décanteurs conventionnels sont appliqués au dimensionnement d'un clarificateur/décanteur à lamelles enremplaçant la surface de décantation d'un clarificateur conventionnel par la surface projetée.

La conception compacte élimine pratiquement toutes les perturbations hydrauliques causées par le vent ou les variations de température qui peuvent poser des problèmes avec les clarificateurs conventionnels situés à l'extérieur.

La distribution équilibrée du flux garantit un débit égal vers chaque plaque et sur toute la surface de la plaque, empêchant ainsi les courts-circuits. Les unités et les packs de plaques arrivent sur le lieu de travail assemblés en usine, ce qui réduit le temps d'installation et diminue les coûts d'installation. Le nombre minimal de pièces mobiles signifie des coûts de maintenance réduits.

Principe de fonctionnement

Les effluents pénètrent dans le clarificateur à lamelles où ils sont mélangés instantanément à de l'alun, puis agités doucement à l'aide d'un mélangeur lent. L'eau s'écoule ensuite vers le bas à travers la chambre d'entrée de l'unité et pénètre dans le rack à plaques par les fentes latérales.

Cette méthode d'entrée à courant transversal réduit le risque de perturber les solides préalablement décantés. Au fur et à mesure que le liquide s'écoule vers le haut, les solides se déposent sur les plaques inclinées parallèles et glissent dans la trémie à boues située en bas. L'épaississement des boues se poursuit dans la trémie en raison de la compression des boues, comme c'est le cas avec un clarificateur conventionnel

Le liquide clarifié quitte l'ensemble de plaques par des orifices ou des déversoirs situés en haut et est distribué dans des canaux de collecte menant à la sortie d'eau clarifiée. L'eau de fond est retirée de la trémie à boues ou du réservoir à boues situé sous l'unité et est généralement déshydratée avant d'être éliminée.

L'angle de la plaque de trémie influe sur le temps de nettoyage du système. Pour obtenir une efficacité et une qualité élevées de l'eau perméable, les critères de conception les plus importants sont la charge totale de surface, le débit d'eau, la conception des lamelles et l'efficacité des mélangeurs.

Pour toutes les limitations, la documentation fournit des suggestions, mais pour l'angle de la plaque, elle mentionne simplement que cela dépend de la conception de l'entreprise.
